# Elektronischen Drehzahlregler installieren (ESC)

{% hint style="info" %}
Prüfen Sie vor der Installation des ESC, ob am ESC ein Filterkondensator montiert ist
{% endhint %}

### Filterkondensator am ESC installieren

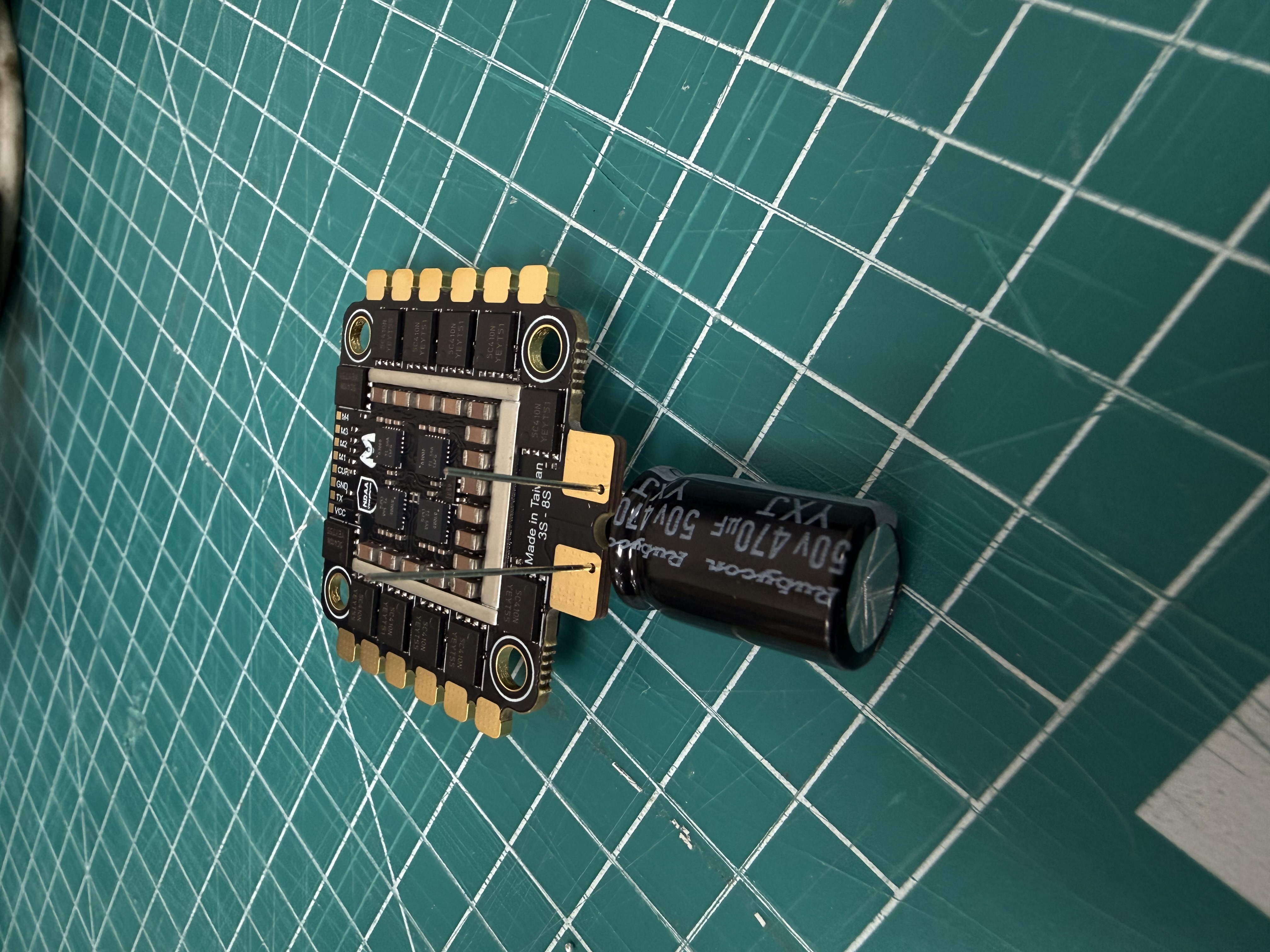

Der Filterkondensator wird wie folgt installiert:

<figure><img src="https://content.gitbook.com/content/LGIboFrNXLJPJJ0guqxf/blobs/RSt9w0KbhS0QUVmfcsjs/IMG_5796.jpeg" alt=""><figcaption></figcaption></figure>

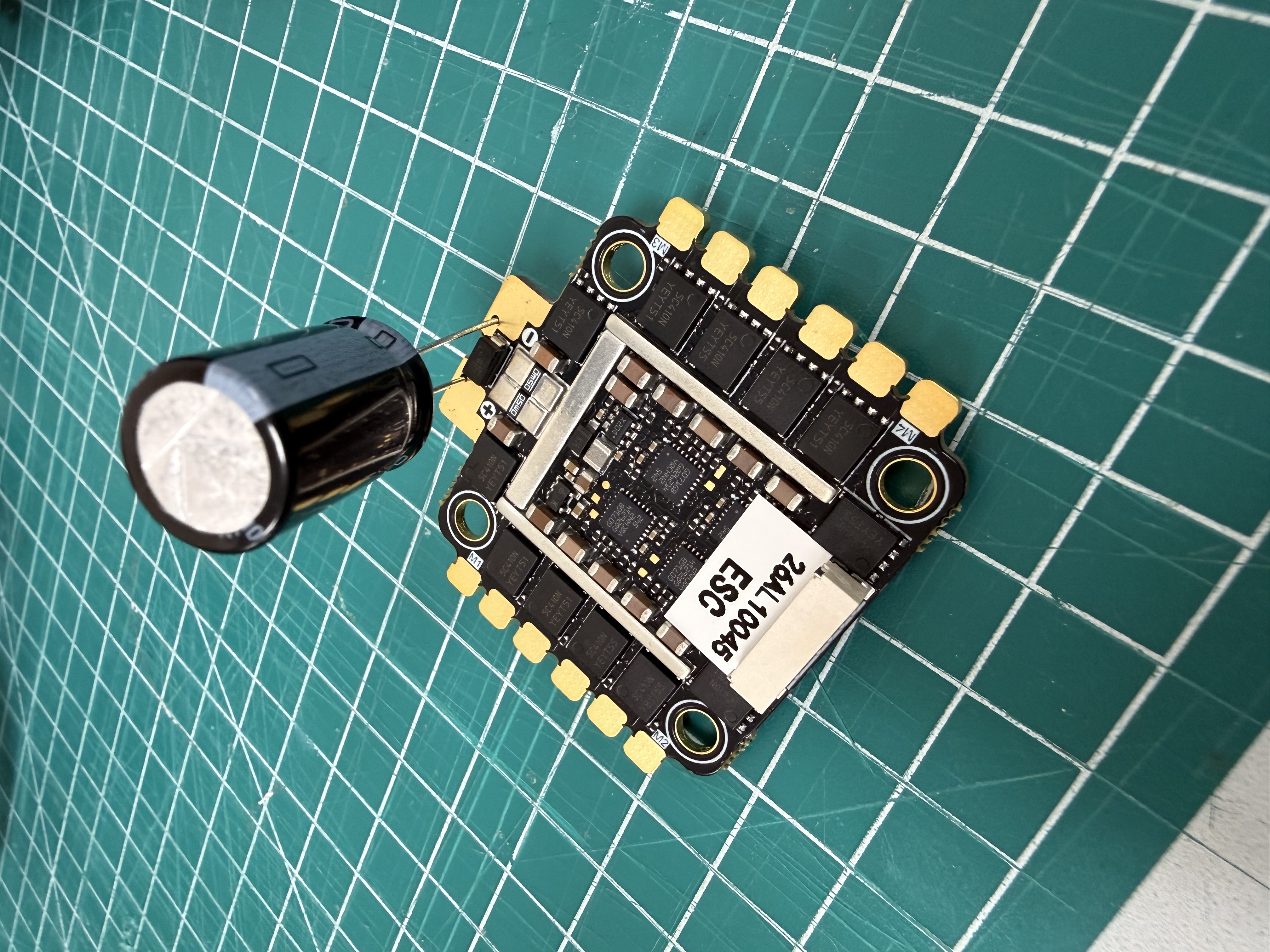

Achten Sie darauf, dass beim Filterkondensator **das lange Bein an den Pluspol und das kurze Bein an den Minuspol** angeschlossen wird

<figure><img src="https://content.gitbook.com/content/LGIboFrNXLJPJJ0guqxf/blobs/c29CuPdGslFKe9U655a5/IMG_5795.jpeg" alt=""><figcaption></figcaption></figure>

### Stromanschluss (XT60) anlöten

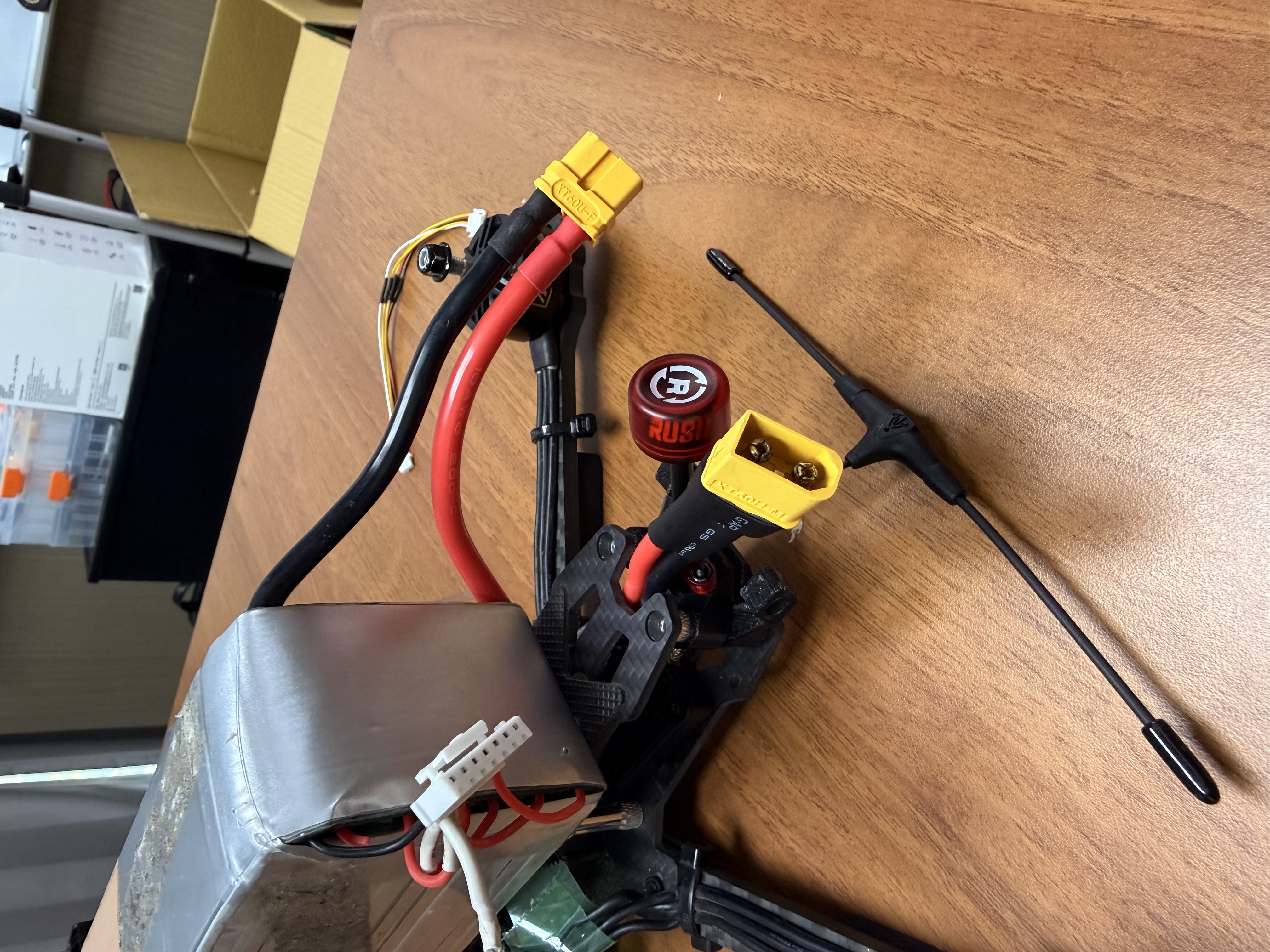

Prüfen Sie vor der Montage, welche Länge das Stromkabel haben muss; den Längenbedarf können Sie bereits bei der **Probemontage** bestimmen

<figure><img src="https://content.gitbook.com/content/LGIboFrNXLJPJJ0guqxf/blobs/BC2PvnACX2jtBKWdzBvS/IMG_5803.jpeg" alt=""><figcaption></figcaption></figure>

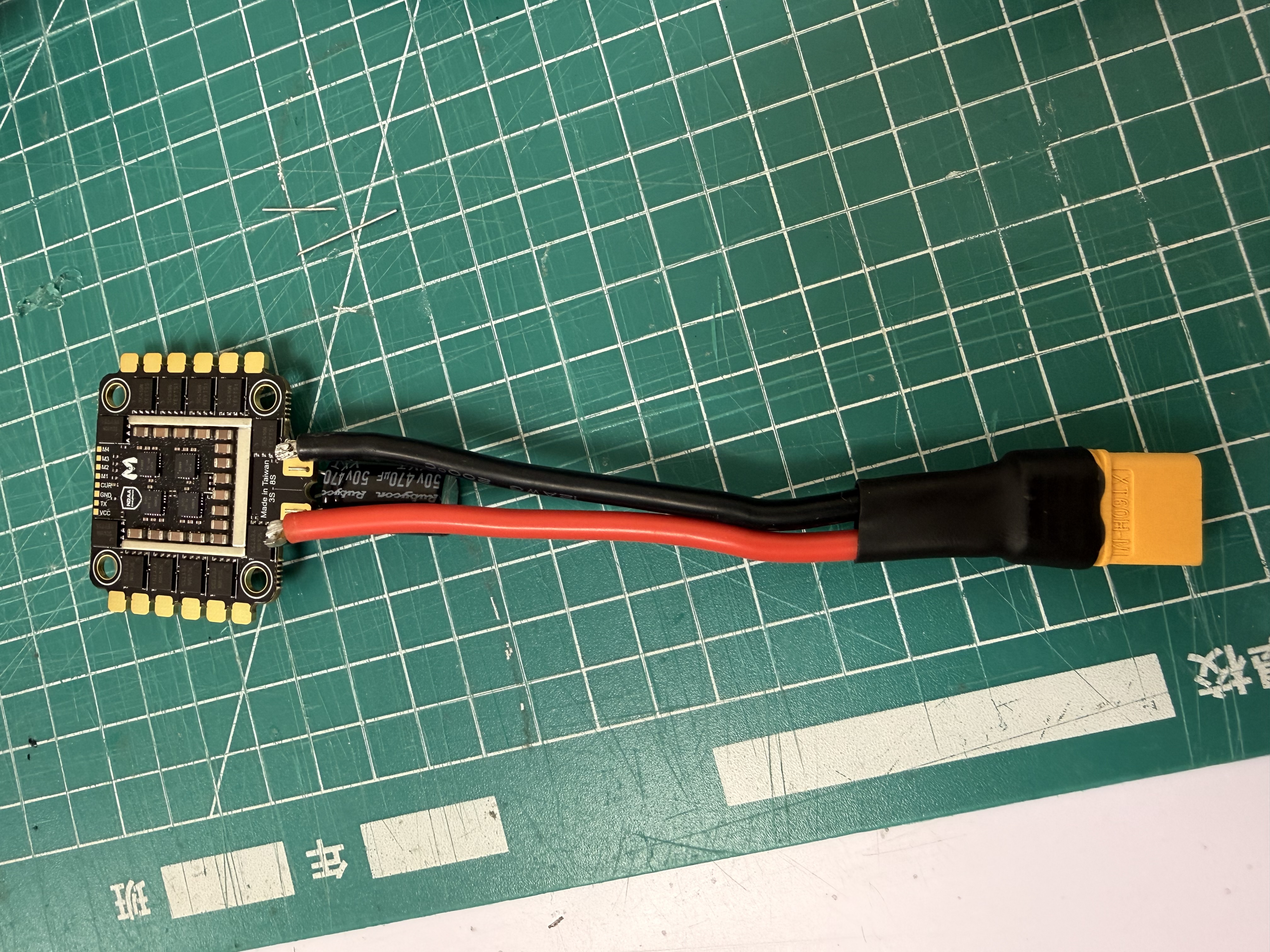

Schneiden Sie nach dem Festlegen der benötigten Länge die Leitungen auf die entsprechende Länge zu. Verwenden Sie am besten die passenden Farben für Plusleitung (rot) und Masseleitung (schwarz), um Verwechslungen zu vermeiden

<figure><img src="https://content.gitbook.com/content/LGIboFrNXLJPJJ0guqxf/blobs/0OAqgzRJ1fckNQpflrhN/IMG_5797.jpeg" alt=""><figcaption></figcaption></figure>

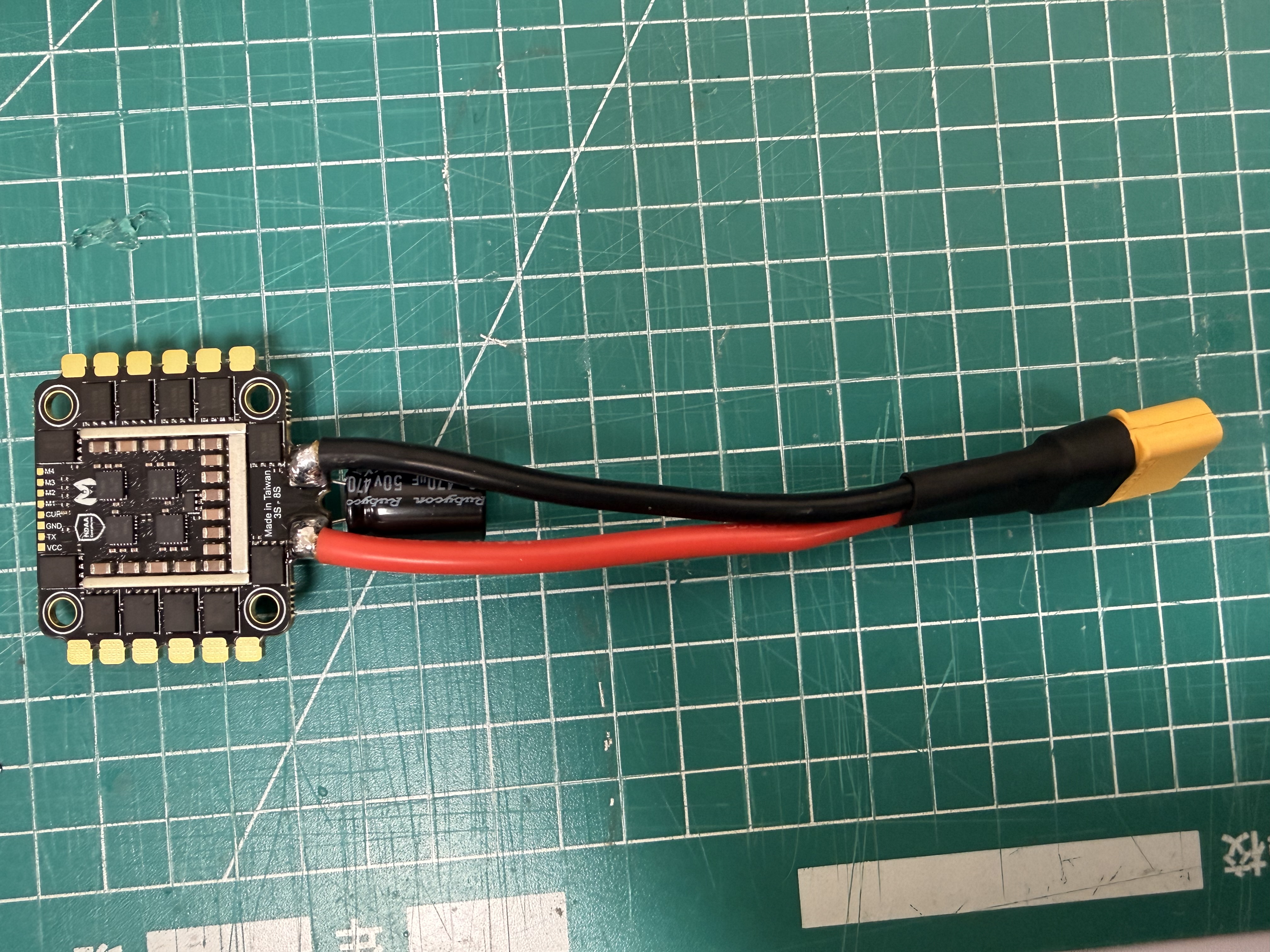

Anschließend können Sie den Kondensator und das Stromkabel an den ESC anlöten

<figure><img src="https://content.gitbook.com/content/LGIboFrNXLJPJJ0guqxf/blobs/JuaYgAEPSgxdgFEbun3I/IMG_5799.jpeg" alt=""><figcaption></figcaption></figure>

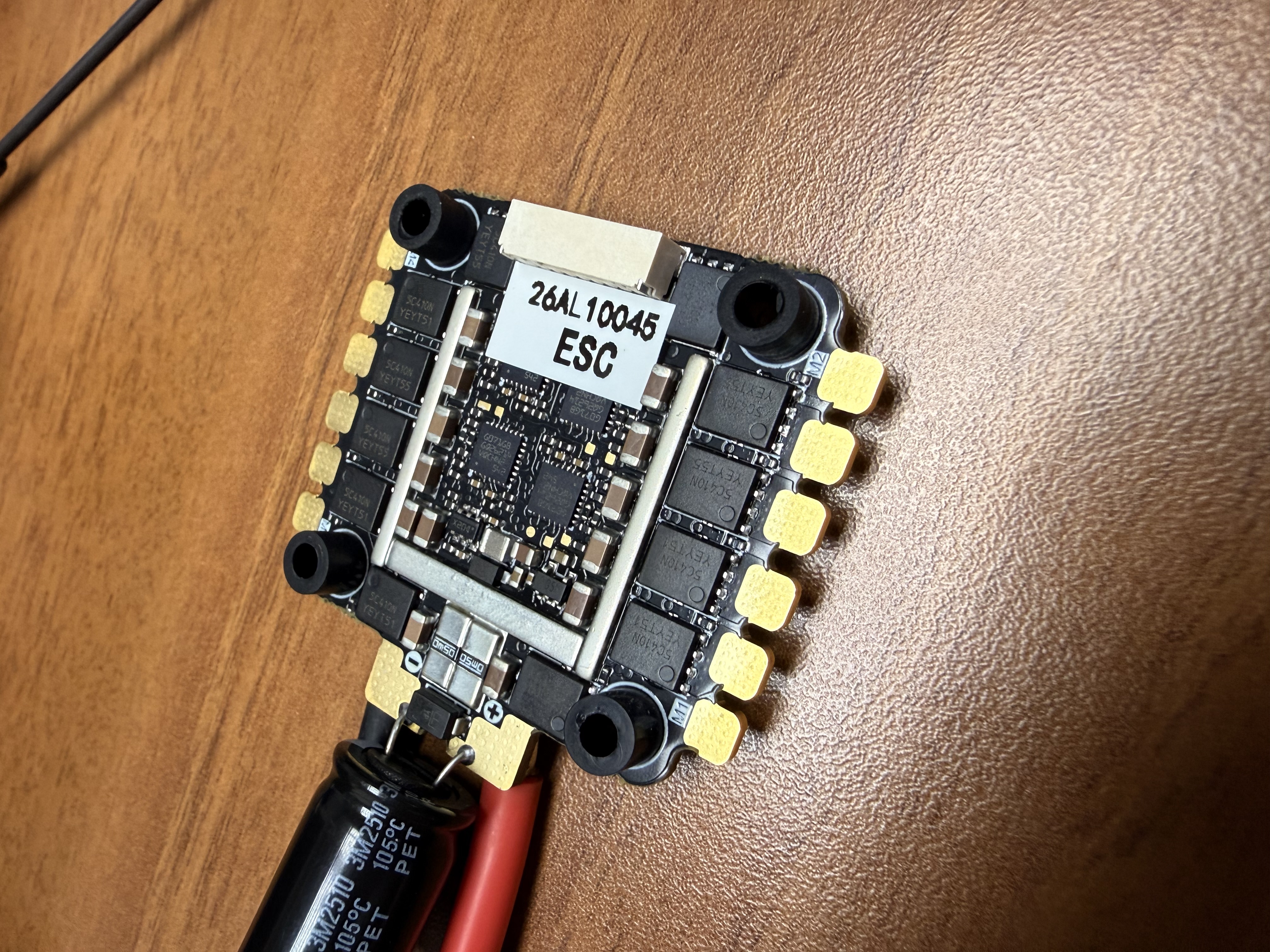

Dämpfungsgummis montieren

<figure><img src="https://content.gitbook.com/content/LGIboFrNXLJPJJ0guqxf/blobs/pMdvuax48aFqbLJcgnak/IMG_5804.jpeg" alt=""><figcaption></figcaption></figure>

### Motorleitungen anlöten

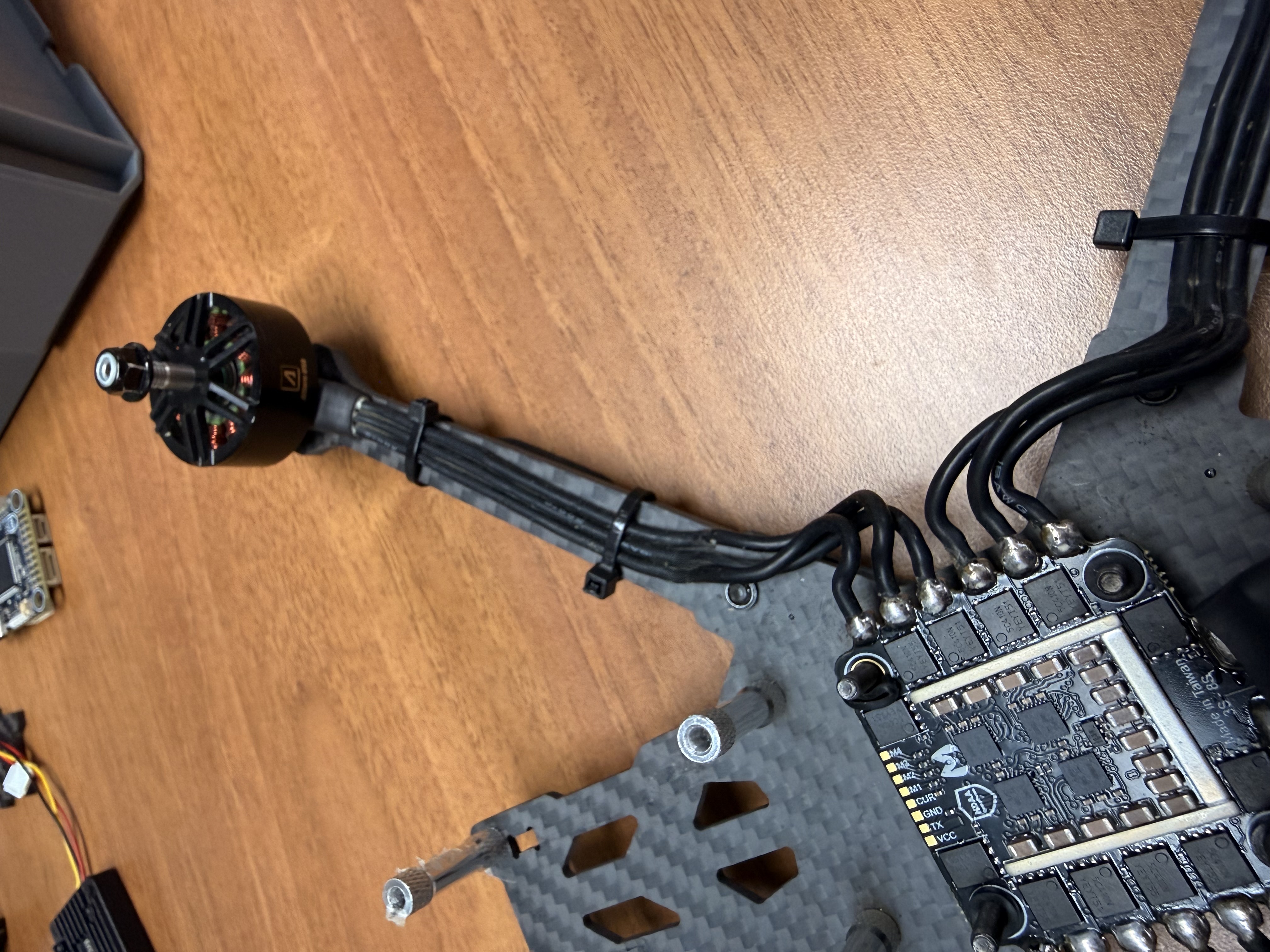

Der ESC versorgt den Motor mit dreiphasigem Strom; daher hat ein Motor in der Regel drei Phaseneingänge, die der Reihe nach mit dem ESC verbunden werden

<figure><img src="https://content.gitbook.com/content/LGIboFrNXLJPJJ0guqxf/blobs/wHxabnVDaIOurgODgtwi/IMG_5809.jpeg" alt=""><figcaption></figcaption></figure>
